APLICACIONES TERMOGRÁFICAS REALIZADAS EN LA INDUSTRIA PETROLERA E INSTALACIONES ELÉCTRICAS.

Inspecciones  de activos con ensayos no destructivos con aplicación directa y asistida con drones, en la industria en general.

Aplicaciones termográficas puntuales realizadas en la industria petrolera e instalaciones eléctricas

Fecha de ejecución: 2017

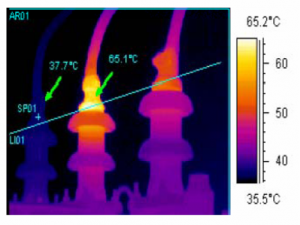

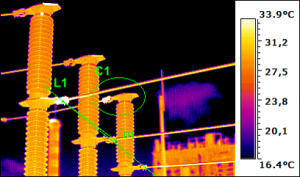

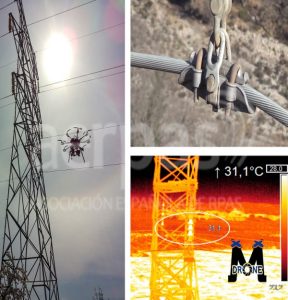

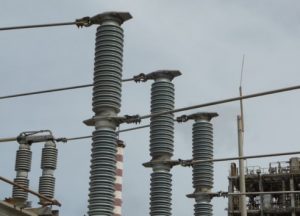

En esta Sub-Estación de una Refinería, mediante Termografía Infrarroja, asistida con Dron, se detectaron puntos calientes en conexión de Alta Tensión del interruptor fase R de entrada y en conexión fase T de salida. De no corregirse  a tiempo estas fallas, puede causar parada no programada e imprevista de la Sub-Estación de Alimentación, y por ende parada de plantas, con sus respectivas consecuencias y pérdidas de oportunidades.

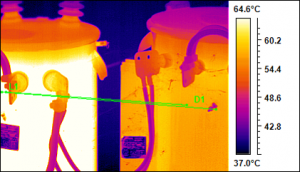

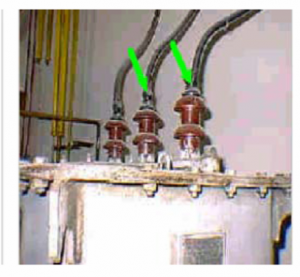

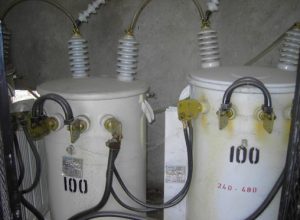

Detección de fallas en transformadores. De no corregirse de manera inmediata estas fallas, puede causar parada no programada e imprevista de la Sub-Estación de Alimentación, y por ende parada de plantas, con sus respectivas consecuencias y pérdidas de oportunidades.

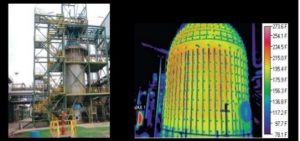

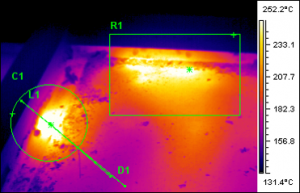

En este caso se detectaron puntos calientes en la parte superior de la carcasa de un horno calentador de crudo en planta de mejoramiento. Esto es indicativo de falla del refractario interno en zona de convección de dicho horno. Estas fallas detectadas orientan y ayudan al personal técnico, operaciones y de mantenimiento a la toma de decisiones, así como tomar previsiones y acciones en cuanto a los alcances de trabajo y especificaciones técnicas para las procuras de materiales, y con ello planificar mantenimiento correctivos o preventivos, a los fines de evitar daños mayores, paradas no programadas e imprevistas y pérdidas de oportunidades.

En este caso, mediante Termografía Infrarroja, asistida con Dron, se determinó uniformidad de temperatura en la superficie de la chimenea, lo que indica una condición normal de operación.

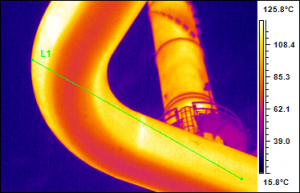

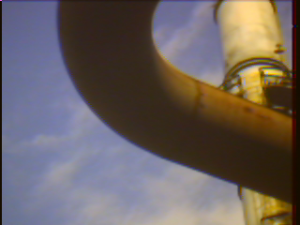

En este caso, mediante Termografía Infrarroja, asistida con Dron, se determinó condensación de producto que puede generar daño a la tubería por corrosión.

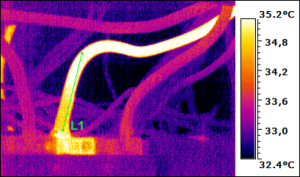

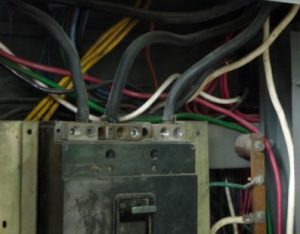

Detección de puntos calientes en equipos estratégicos para la industria.
