RESTAURACION DE LAS BOMBAS 65-P-024 A PERTENECIENTE AL MEJORADOR DE CRUDO PDVSA PETROPIAR.

Fecha de ejecución: 2016 – 2017

Empresa: PDVSA Petropiar

Descripción general del Proyecto:

La bomba vertical 65-P-024A es una bomba centrifuga ubicada en la planta de aguas residuales, área 40, con una succión de 8” y una capacidad de descarga de 8” De 1200 GPM y una potencia hidráulica de 42,9 HP. Esta bomba descarga agua tratada dentro de especificación al mar.

Este equipo fue sacado de servicio según recomendación del personal de confiabilidad y de estático por lo siguiente:

· Bujes fuera de holguras.

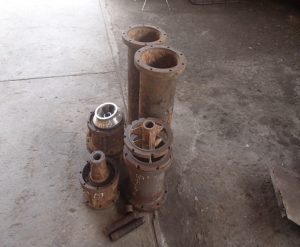

· Tazones de succión, descarga, intermedio perforadas por alto grado de corrosión.

· Impulsor intermedio con perforación por alto grado de corrosión y eje con desgaste considerable.

· Las tres columnas con las arañas centralizadoras con alto grado de corrosión.

· Anillo centralizado fuera de medida por el alto grado de corrosión.

· Ausencia de tapón de succión.

· Eje de trasmisión con fuertes desgaste en los puntos de fricción provocando alto grado de vibración.

· Porta sello con deterioro por fuerte grado de corrosión.

· Ausencia de sello mecánico Jhon grane.

· Carcaza de la bomba con presencia de alto grado de corrosión.

· Tornillería en mal estado por corrosión.

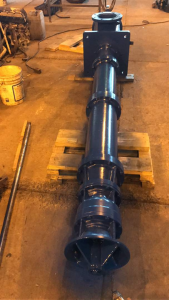

Se realizó en su totalidad la fabricación de la bomba mediiiante las siguientes actividades: Suministro, Fabricación e Instalación de: Tapón de Succión (Acero Inoxidable), Tazón de Succión (Hierro Colado);Suministro e Instalación de Impulsor de Intermedio (Acero Inoxidable), Bocina de Bronce Importada Buna, Sello Mecánico Jhon Crane; Suministro, Fabricación, Fundición, Mecanizado e Instalación de Tazón Intermedio (Hierro Colado), Tazón de Descarga (Hierro Colado), Columna de Acero al Carbono, Eje de Acero 316 de 0.5 metros, Araña Centralizadora de Hierro Colado, Eje de Acero 316 de 2.5 metros, Anillo Centralizador, Porta Sellos, Reparación e Instalación de Carcaza, Suministro y Aplicación de Pintura, Transporte de la Bomba Ensamblada desde la Sede del Contratista hasta el Mejorador de Petropiar y Prueba de Funcionamiento y Puesta en Marcha de la Unidad de Bomba Vertical 65-P-024-A

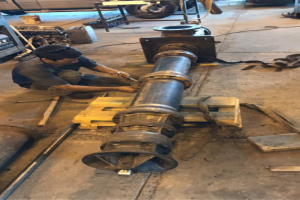

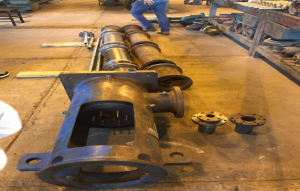

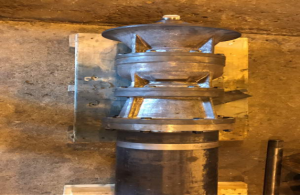

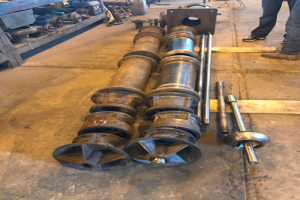

Fotos:

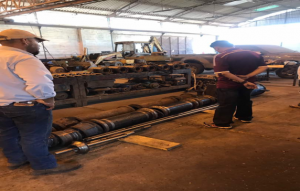

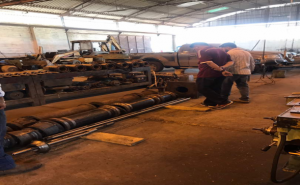

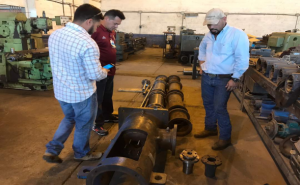

Unidad recibida en talleres de GABYCLAU C.A.
