SERVICIO DE MANTENIMIENTO A LOS SISTEMAS HIDRAULICOS DE DESBRIDADO 12-ME-005 Y CORTADO DE COKER 12-ME-007 UBICADOS EN EL MEJORADOR DE CRUDO PDVSA PETROPIAR.

Fecha de ejecución: 2015 – 2017
Empresa: PDVSA Petropiar
Descripción general del Proyecto:

El proyecto en ejecución de este servicio, fue la intervención de los sistemas 12-ME-005 (sistemas de Desbridados de los tambores de Coker) y 12-ME-007 (sistema de cortado de los tambores de Coker) del Mejorador de Crudo Petropiar. El alcance consiste en la realización de las siguiente actividades: mantenimiento correctivo al circuito hidráulico, mantenimiento a los componentes del sistema, mantenimiento mayor a los componentes del sistema, sustitución de los componentes del sistema, reparación y adecuación de tuberías conduit y cableado de control, instalación de tuberías conduit menor 2” de diámetro, instalación de puntos de drenado, sellos corta fuego, así como las respectivas pruebas de lazo para la certificación de la ejecución del servicio.

Este servicio es un mantenimiento de tipo rutinario para la operatividad del equipo y la no paralización de la producción del país que se basa en el mejoramiento del crudo.

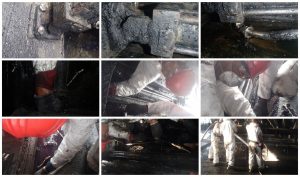

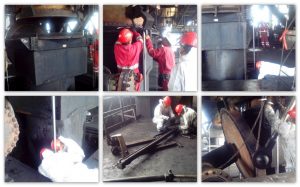

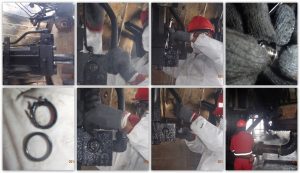

Las actividades de mayor frecuencia es el mantenimiento menor y mayor a los cilindros hidráulicos que conforman estos tambores, 13 por tambor, este servicio incluye, desmontaje, sustitución de partes blandas, diagnostico, desarme completo del equipo, detección de fugas, pruebas en banco hidráulicos, mecanizado, cromado y pulido de las superficies de los vástagos, reparación de la superficie externa de la camisa, limpieza de piezas mecánicas, pruebas de hermeticidad y funcionabilidad y aplicación de pintura.

Niveles de Intervención de los sistemas

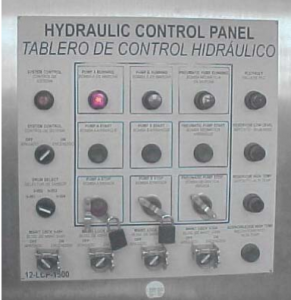

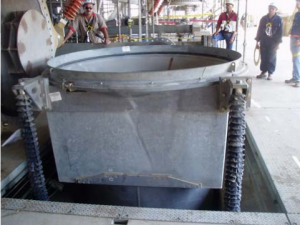

Nivel 180: mantenimiento a los tambores de coker, al sistema de desbordado (apertura y cierre) de los tambores de coker, servicio a los cilindros hidráulicos del sistema de desbordado,el chute o tolva descarga, el chute coker o tapa de la tolva la línea de alimentación los ganchos de seguridad y los cilindros que le dan apertura y cierre a la brinda de 60″. Servicio al sistema de tubería de alimentación de estos cilindros, así como las válvulas de paso. Recuperación de los sistemas de control del nivel, mantenimiento a los tableros locales y remotos de manejo de estos equipos.

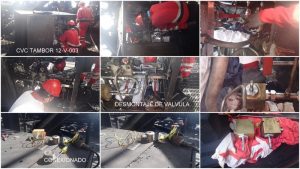

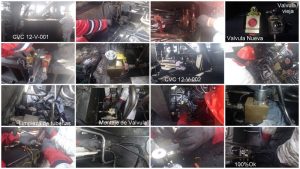

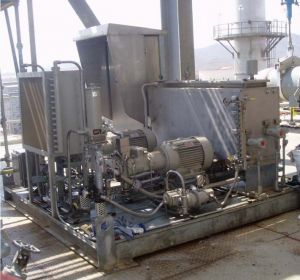

Nivel 202: mantenimiento y puesta en Servicio de las consolas de válvulas de control (CVC) las cuales son las encargadas de alimentar a los sistemas hidráulicos del nivel 180, son cuatro consolas una por tambor, en las consolas hay válvulas reguladoras de flujo, válvulas reguladoras de presión, válvulas contra balance y válvulas solenoides. En este nivel también se encuentra la unidad de potencia hidraulica (HPU), conformada por dos bombas, una principal y una auxiliar, un PLC, un reservorio de combustible.
Nivel 308: mantenimiento al sistema de CORTADO del tambor, en este nivel se encuentra las cuatro herramientas de cortes, acoplados a motores hidráulicos que mueven los winches que hacen subir y bajar la herramienta, también tiene su propio PLC y sus propios tableros de control, así como su propia unidad de potencia hidráulica, a todos esos equipos se les hace mantenimiento.

Equipos intervenidos.

Sistema de Desbridado 12-ME-005

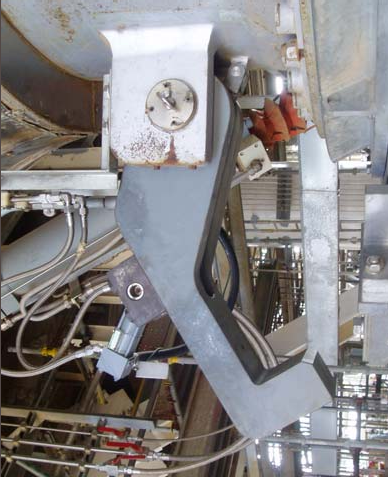

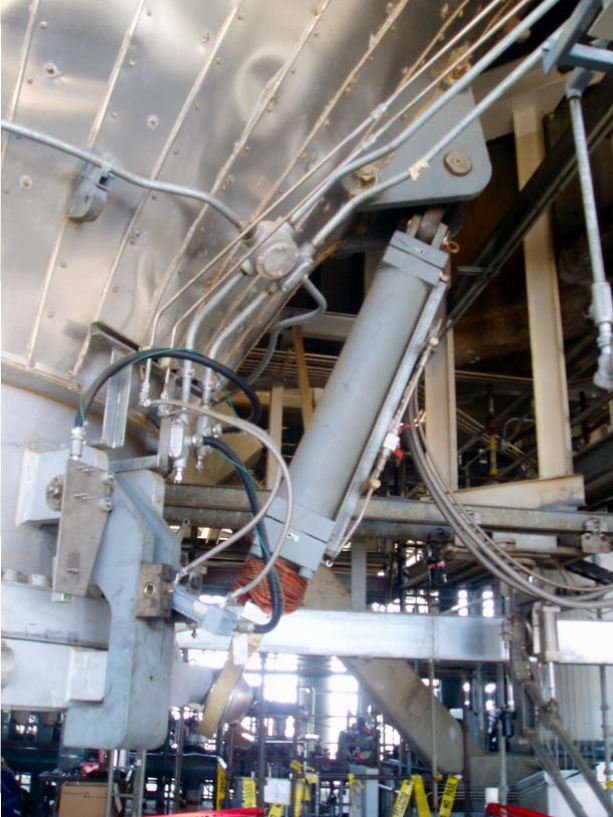

Cilindro hidráulico del Safety Lock.
