SERVICIO DE MANTENIMIENTO MAYOR A LAS BOMBAS SUMERGIBLES DEL AREA 40 SERVICIOS INDUSTRIALES PERTENECIENTES AL MEJORADOR DE CRUDO PETROPIAR.
Fecha de ejecución: 2016 – 2017
Empresa: PDVSA Petropiar
Descripción general del Proyecto:
El sistema está conformado por un motor diesel Deutz, Modelo: BF6L914C, acoplado a una bomba hidráulica de aceite de 25 galones, que a su vez direcciona y controla el aceite a través de unos sub conjuntos para girar un motor hidráulico el cual esta acoplado a una bomba tipo caracol que se encarga de la recirculación del crudo en la piscina. La bomba sumergible es la encargada de achicar las piscina en las áreas de Servicios Industriales; con una capacidad de 550 m3/hrs de descarga y una succión de 8” a una descarga de 4”, en la cual se evidenció perdida de caudal por alto grado de corrosión en el casco, lo que originó diversas perforaciones en toda su estructura.
El motor es turbo sobrealimentado, enfriado por aire.
Se ejecutó la actividad de reparación de componentes internos y externos de la moto – bomba marca Aqua Guard según premisas establecidas por el fabricante y procedimientos e instrucciones por nuestros especialistas, en tal sentido, se ejecutó la corrección a las desviaciones que se presentaron a la entrada de la unidad a nuestro taller.
Se realizó suministro, fabricación e instalación de todos los componentes para la reconstrucción de la moto bomba, como por ejemplo: normalización del sistema electrónico de la unidad de potencia, fabricación y suministro de repuestos del sistema mecánico y del sistema hidráulico de la unidad. En la bomba tipo caracol se fabricó por completo siguiendo los moldes y especificaciones del fabricante.
En tal sentido, se ejecutó la corrección a las desviaciones que se presentaron a la entrada de la unidad en el taller de GABYCLAU, C.A.
Se realizó verificación a los componentes que se instalaron en condición de nuevos con el objetivo de garantizar su correcto ensamble dentro de la unidad según especificaciones del fabricante.
Luego de ejecutada las actividades de reacondicionamiento a la moto – bomba y el caracol Aqua Guard; se concluye que el mismo se encuentra apto para el servicio.

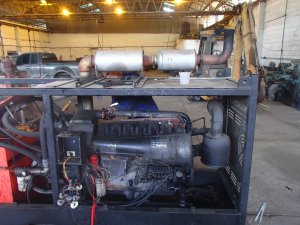

Condiciones de entra de la unidad.

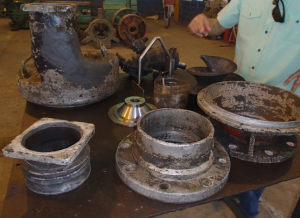

Condiciones de entrada de la bomba tipo caracol.

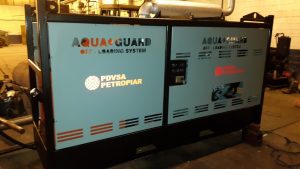

Condición de salida de la unidad de potencia.

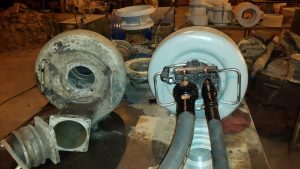

Fabricación de la bomba tipo caracol.
Moto bomba marca aqua guard puesta en sitio.
